1、產品簡介

   東莞市升微機電設備科技有限公司開發的各種設備控制器均可采用 Modbus 協議網關；帶Modbus 協議網關的產品可以將網絡 Modbus tcp 協議和設備 Modbus rtu 協議進行互轉，并且還有多主機功能。方便客戶接入物聯網，上位機軟件二次開發，手機APP等場景的應用。

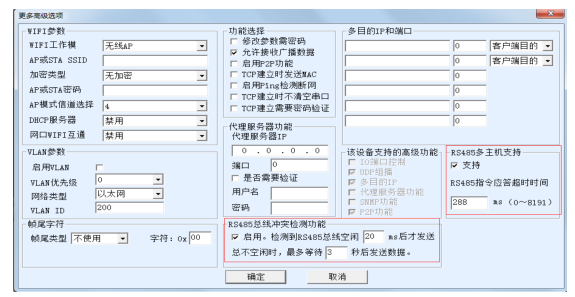

   設備配置 Modus 網關時，可以讓多個主機查詢，設備會分別應答，實現多主機查詢；在非 Modbus 網關模式下，只要勾選更多高級選項的“多主機”支持同樣也可以實現多主機查詢的調度。

   升微科技控制器多主機技術是為多機同時監控一臺設備而開發的技術。在普通設備中，當有 A、B 兩臺監控計算機時，A 和 B 都可以將數據發向設備，但是設備從串口收到的數據會同時發送給 A、B。也就是說當 A 和設備通信時，B 會收到不想要的數據，這樣會干擾 B 的通信，很多軟件協議將無法適應這種情況，可能無法運轉。

   升微科技控制器多主機技術能夠?qū)崿F(xiàn) A、B 計算機之間的通信調度，當 A 與設備通信時，設備的回復數據只發給 A；當 B 需要通信時又可以快速切換給 B。

2、Modbus 協議簡單介紹

Modbus 協議定義了總線上主站（Master）與從站（Slave）之間的通訊格式。MODBUS 協議包含 ASCII 和RTU 兩種格式，兩種格式的通訊字段含義是相同的，差別在于字段的傳輸方法不同、幀開始與結束的判斷條件不同、數據校驗的方法不同。目前我司設備不配置網關功能的支持 RTU 通訊格式。

完整的 Modbus RTU 幀如下表的報文格式（不論是主站發起還是從站應答）：

站地址用來指示哪個從設備來應答主站的通訊報文。在總線上，每個從設備必須指定一個唯一的站地址，只有當通訊報文中地址與該從設備地址相同時，該從設備才能應答主站的通訊報文。從設備應答的通訊報文也必須包含該地址，以告知主站，這個通訊報文是哪個從設備應答的。

完整的 Modbus TCP 幀如下表的報文格式：

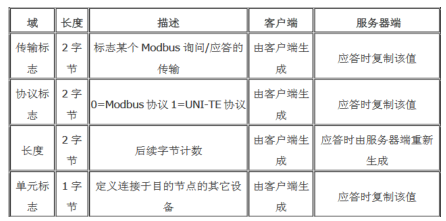

MBAP 報文頭格式

Modbus TCP 轉 RTU 詳細分析

Modbus rtu 數據：02 06 01 00 01 02 08 54

由 modbus rtu 幀格式可知：

1 字節：從設備站地址

2 字節：功能碼

3～4 字節：起始地址

5～6 字節：數量

7～8 字節：CRC 效驗碼

Moebus tcp 數據：00 01 00 00 00 06 02 06 01 00 01 02

由 Modbus TCP 幀格式可知：

1～2 字節：00 01 是傳輸標志

3～4 字節：00 00 是協議標志

5～6 字節：00 06 是后續字節數的標志

后續字節：RTU 數據去除末尾 CRC 校驗的部分。

3、常見使用案例

3.1 單設備 modbus 協議網關的使用

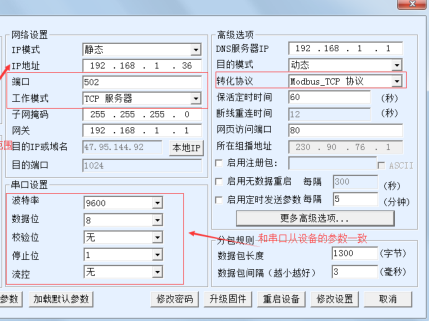

客戶大部分的使用場景是：網絡終端做主站去訪問設備的數據。則我們設備配置如下：

一般帶 modbus 協議網關的升微科技控制器可以手拉手最多掛載 32 個，帶隔離型 modbus 協議網關的產品手拉手最多掛載 256 個，前提還是掛載在一起的串口設備的串口參數須一致

3.2 多串口設備帶 modbus 協議的使用

1.網絡做主站，設備做從站，同時訪問一個設備從站，監控采集設備儀表的數據可以將 port1 設置為 TCP 服務器模式，勾選多主機 port2 設置為 TCP 客戶端模式，目的 IP 和目的端口填寫 port1 的 IP 和端口轉化協議都勾選 modbus tcp 協議。

4、常見問題

1.發送數據沒有返回，檢查 TCP 是否建立，設備參數是否一致，指令報文及其格式是否正確。

2.存在丟包，檢查采集頻率是否太快，建議設備總線空閑等待時間為數據包間隔的 2 倍多，指令應答超時時間設置大一點，一般 300ms。
